Data extractor portable

Управление ресурсами платы PC-3000 Express

Принципиально новой особенностью комплекса PC-3000 Express является возможность запуска утилит PC-3000 и Задач Data Extractor-а в виде отдельных процессов операционной системы. Для удобства работы в составе комплекса имеется программа «Менеджер ресурсов платы PC-3000 Express», которая позволяет: распределять порты платы между процессами, наблюдать за их состоянием и при необходимости снимать зависший процесс. Причем, при запуске процесса, ему может быть выделено любое доступное количество портов платы PC-3000 Express. Например, можно запустить четыре процесса для каждого порта или два процесса: первый работает с тремя портами, а второй только с одним и т.д.

Экранная форма: Выбор портов для процесса PC-3000 Express

Экранная форма: Менеджер ресурсов платы PC-3000 Express

Комплект поставки PC-3000 Express:

Комплект PC-3000 Express Адаптер PC-USB-TERMINAL Переходники PC-FUJ.SATA, PC-QUANTUM, PC-SAMSUNG, PC-WD2.5″, PC-SEAG.SATA, PC-SEAGATE, PC-TOSH.SATA, PC-WD3.5″  Кабель HDD 10 pin Схема подключения адаптера PC-USB-TERMINAL Схема подключения адаптера PC-SEAG.SATA Переходник PC-MX-SAFE — предназначен для работыс накопителями MAXTOR в safe mode
Щуп (ATCS, ATDA)- предназначены для разблокировки HITACHI/IBM HDD
Адаптер PC-2″ предназначен для подключения 2,5″ и 1,8″ HDD Адаптер PC micro SATA Переходник PC-USB PWR Кабель SATA RAID edition (80 см) Кабель плосский UDMA80 (80 см) Кабель питания HDD SATA Кабель питания HDD PATA Переходник питания PATA-SATA (10 см) Кабель USB2.0 Defender Программное обеспечение и руководство пользователя

Управление ресурсами платы PC-3000 UDMA

Принципиально новой особенностью комплекса PC-3000 UDMA является возможность запуска утилит PC-3000 и Задач Data Extractor-а в виде отдельных процессов операционной системы. Для удобства работы в составе комплекса имеется программа «Менеджер ресурсов платы PC-3000 UDMA», которая позволяет: распределять порты платы между процессами, наблюдать за их состоянием и при необходимости снимать зависший процесс. Причем, при запуске процесса, ему может быть выделено любое доступное количество портов платы PC-3000 UDMA. Например, можно запустить два процесса для каждого порта или один процесс с двумя доступными портами.

Экранная форма: Выбор портов для процесса PC-3000 UDMA

Экранная форма: Менеджер ресурсов платы PC-3000 UDMA

Восстановление данных с USB накопителей, карт памяти, мобильных устройств хранения информации

Комплекс PC-3000 Flash использует собственную технологию прямого доступа к микросхемам flash-памяти. При этом микросхема выпаивается из накопителя и считывается на специальном считывающем устройстве — Flash reader, входящим в состав комплекса, что позволяет получить доступ к данным в случаях, когда контроллер накопителя неисправен. Эта технология позволяет увеличить вероятность успешного восстановления данных даже в случае физически поврежденных накопителей.

В комплексе реализована большая, периодически дополняемая, база микросхем памяти, что позволяет для таких микросхем выполнять идентификацию и чтение в автоматическом режиме. Сложные (стековые) организации, состоящие из нескольких частей, также определяются комплексом автоматически.

Современные микросхемы NAND памяти довольно сложные устройства, подверженные явлениям износа, что является основной причиной логического повреждения накопителя.

Для получения максимально качественного результата при их чтении, помимо соблюдения требований стандартных спецификаций, требуется:

• использование расширенных возможностей низкоуровневых режимов вычитывания (Read Retry);
• наличие многоконтурного управляемого источника питания (встроенный адаптер управления питанием);
• применение управляющих линий с повышенными токовыми характеристиками;
• наличие качественных и удобных адаптеров для всех типов корпуса NAND микросхем;
• постоянно обновляемая база ресурсов, используемых при работе над задачей;
• наличие постоянно актуальной библиотеки кодов коррекции ошибок (ECC).

Помимо этого, в устройстве считывания Flash Reader предусмотрено обновление программы управления. Это позволяет оперативно добавлять поддержку новых типов микросхем со строгим соблюдением всех требований, необходимых для их корректной работы.

При наличии интернет-соединения комплекс имеет возможность автоматически проверять наличие более актуальной версии следующих ресурсов:

• библиотека микросхем памяти;
• библиотека алгоритмов ECC;
• библиотека XOR;
• библиотека алгоритмов анализа, методов подготовки и методов исследования;
• библиотека форматов страниц;
• библиотека схем питания;
• библиотека режимов вычитывания;
• библиотека динамических XOR.

При наличии таковых выполняется скачивание ресурса с сервера технической поддержки компании «АСЕLab», и ресурс обновляется.

Помимо широкого спектра ручных и визуальных режимов, в состав комплекса входят полуавтоматические методы восстановления данных, оказывающие помощь, как в простых, так и в сложных случаях.

В случае, если компьютер, на котором установлен комплекс PC-3000 Flash, подключен к сети Интернет, то в режиме on-line Системы решений можно искать решение и восстанавливать данные буквально за 1 клик, что значительно экономит время. Пополнение базы контроллеров в «Системе решений» происходит ежедневно!

Список поддерживаемых «Системой решений» контроллеров можно посмотреть здесь

Принцип функционирования комплекса PC-3000 Flash

Современный накопитель на основе Nand Flash памяти можно условно разделить на несколько частей: это интерфейс, контроллер, микросхемы памяти и внутреннее программное обеспечение накопителя (микропрограмма). Интерфейс может быть любым: SD, microSD, XD, USB 2.0 или USB 3.0 и является связующим звеном между контроллером и «внешний миром». Контроллер обрабатывает поступившие данные, проводит необходимые их преобразования, выполняет их распараллеливание и подготавливает для записи в микросхемы памяти (при чтении выполняется обратное преобразование). Микросхемы памяти хранят полученные данные (обычно накопитель может содержать одну или несколько микросхем памяти). Микропрограмма накопителя управляет работой контроллера, режимами работы интерфейса и учитывает поврежденные ячейки в микросхемах памяти.

Комплекс PC-3000 Flash позволяет продиагностировать накопитель и определить характер проблемы. Все поломки с твердотельным накопителям делятся на две группы: логические — все компоненты устройства, микропрограмма исправны и работают штатно, проблема возникает с поврежденной файловой системой, случайно удаленными файлами, потерей данных после форматирования и пр. и физические — повреждения электронных компонентов или микропрограммы, в результате чего накопитель неработоспособен. Обычно в накопителе повреждаются стабилизаторы питания, мс контроллера или повреждается микропрограмма устройства находящаяся в контроллере или в служебной зоне микросхем памяти. При решении каждой из этих задач комплекс PC-3000 Flash использует свой собственный набор инструментов и методов позволяющих выявить неисправность и получить доступ к данным пользователя.

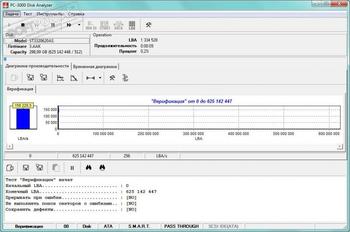

PC-3000 DiskAnalyzer 1.6.5 RU / 2.0.3 EN

PC-3000 DiskAnalyzer – программа для тестирования штатно подключаемых накопителей, таких как HDD, SATA, SCSI, SSD, External USB HDD/Flash. Для доступа к дисковому устройству использует несколько программных механизмов:

• SCSI Pass Through IOCTL (SPTI) – системный механизм выполнения операций чтения записи. Позволяет получить информацию об идентификации диска, так называемый SCSI паспорт.
• S.M.A.R.T. IOCTL – предназначен для получения информации о состоянии S.M.A.R.T. Допускает подачу команд чтения атрибутов и пороговых значений S.M.A.R.T., а также идентификационных данных HDD (Стандартный паспорт ATA) через задание значений регистров HDD.
• IDE Pass Through IOCTL – нет ограничения на значение регистра +1, что позволяет использовать большее количество функций S.M.A.R.T., включая доступ к логам и запуск S.M.A.R.T. диагностики HDD.
• SCSI ATA Translation – работа с HDD имеющими интерфейс USB.

Возможности PC-3000 DiskAnalyzer:

• Логическое сканирование командами чтения или верификации.
• Запись на диск диапазонов логических адресов для тестирования записи или уничтожения данных.
• Просмотр идентификационных данных дисковых накопителей.
• Просмотр полных идентификационных данных накопителей с интерфейсом IDE (PATA/SATA).
• Просмотр данных S.M.A.R.T. в том числе данные логов.
• Сохранение дефектов сканирования в формате комплексов PC-3000 для их дальнейшего скрытия средствами этих комплексов.
• Копирование данных сектор в сектор на другой дисковый накопитель.

How to use the PC-3000 Express to repair HDDs?

The PC-3000 provides a wide range of functions for repairing HDDs. It enables the user to overwrite FLASH ROM, to switch off damaged magnetic heads, to detect and exclude damage in the HDD service area, to recalculate and overwrite service modules, to regenerate the translation system, to clean and reset S.M.A.R.T. logs and tables, to detect bad areas in magnetic surfaces and to exclude them from the HDD working area. Afterward, identification parameters are corrected (including serial number, model, capacity, etc.)

There are 5 main HDD repair stages:

1. HDD PCB is diagnosed. It helps to evaluate how difficult it is to repair this HDD and if it is worth doing it. Board can be repaired or substituted by another board taken from an HDD donor. Flash ROM is checked for integrity and version correspondence. If necessary, they are rewritten from the PC-3000 resource database.
2. Magnetic heads are checked, bad heads are disabled.
3. HDD service area is diagnosed. Service information modules are checked on all copies. Damaged modules are recovered or overwritten in accordance with reference data. Some service modules are cleaned and logs are reset. Calibration is launched for those HDDs where it is possible to do it.
4. Searching the bad sectors and tracks on HDD surfaces and hiding them. In case of seriously damaged surface and numerous bad sectors, this surface area is disabled. If defects are minor and local, separate areas can be switched off or defects can be hidden by using an HDD backup zone, HDD capacity remains the same. For some drives SelfScan procedure can be launched.
5. Available HDD logical space is determined. Max LBA parameters, model name, serial number, etc. are formed.

Возможности аппаратной части: Устройство считывания PC-Flash Reader 4.0.NEW!

• Поддержка широкого спектра NAND микросхем c использованием специализированных адаптеров.
• Наличие полностью автоматического режима чтения микросхем и пошагового ручного режима произвольного подачи команд.
• Широкие возможности по управлению питающим напряжением и ограничению подаваемого тока (см. ).
• Наличие драйверов под 32-х и 64-х разрядные системы.
• Обновляемая микропрограмма позволяет конфигурировать устройство чтения для работы с наиболее актуальными типами микросхемами памяти.
• Полностью программное управление.
• Буферированные выводы управление и шины адрес/данные.

How to use the PC-3000 UDMA to repair HDDs?

The PC-3000 provides a great variety of functions for repairing HDDs. It enables the user to overwrite FLASH ROM, to switch off damaged magnetic heads, to detect and exclude damage in the HDD service area, to recalculate and overwrite service modules, to regenerate the translation system, to clean and reset S.M.A.R.T. logs and tables, to detect bad areas in magnetic surfaces and to exclude them from the HDD working area. Afterward, identification parameters are corrected (including serial number, model, capacity, etc.)

There are 5 main HDD repair stages:

1. HDD PCB is diagnosed. It helps to evaluate how difficult it is to repair this HDD and if it is worth doing it. Board can be repaired or substituted by another board taken from an HDD donor. Flash ROM is checked for integrity and version correspondence. If necessary, they are rewritten from the PC-3000 resource database.
2. Magnetic heads are checked, bad heads are disabled.
3. HDD service area is diagnosed. Service information modules are checked on all copies. Damaged modules are recovered or overwritten in accordance with reference data. Some service modules are cleaned and logs are reset. Calibration is launched for those HDDs where it is possible to do it.
4. Searching the bad sectors and tracks on HDD surfaces and hiding them. In case of seriously damaged surface and numerous bad sectors, this surface area is disabled. If defects are minor and local, separate areas can be switched off or defects can be hidden by using an HDD backup zone, HDD capacity remains the same. For some drives SelfScan procedure can be launched.
5. Available HDD logical space is determined. Max LBA parameters, model name, serial number etc are formed.

Рабочее место для восстановление Flash и SSD дисков

Програмно-аппаратный комплекс PC-3000 Flash предназначен для восстановление флешек, SSD и карт памяти. Адаптер «Spider Board» предназначен для выполнения коммутации с технологическими выводами накопителей в монолитном исполнении на базе NAND флеш памяти. Адаптер представляет собой 25 специализированных игольчатых контактов, связь которых с сигналами NAND интерфейса задается программно.

Восстановление RAID массивов любой сложности

Мы успешно восстанавливаем данные в случаях выхода из строя винчестеров, контроллера или полного разрушения массива. При выходе из строя жестких дисков, мы сначала ремонтируем неисправные накопители до рабочего состояния, затем снимаем с них посекторные образы, и проводим сборку RAID.

Состав комплексов PC-3000 Express

В состав комплекса PC-3000 входят 16 специализированных утилит для различных производителей, архитектур и семейств HDD. С их помощью, можно произвести углубленную диагностику различных подсистем накопителя, выявить повреждения и попытаться устранить их программными методами, получив в результате доступ к данным пользователя. В случае ремонта HDD, когда пользовательские данные не нужны, можно выполнить полную инициализацию накопителя, отключить неисправные магнитные головки, скрыть найденные дефекты магнитных поверхностей и переконфигурировать HDD.

Программно-аппаратные комплексы PC-3000 SAS

Программно-аппаратный комплекс PC-3000 SAS предназначен для тестирования и ремонта (восстановления работоспособности) HDD с интерфейсом SAS (Serial Attached SCSI) и SCSI. Совместно с Data Extractor-ом комплекс осуществляет восстановление данных пользователя с поврежденных SAS/SCSI накопителей.

Программно-аппаратные комплексы PC-3000 Portable

Мобильный программно-аппаратный комплекс PC-3000 Portable предназначен для диагностики и восстановление данных с жестких дисков с интерфейсом SATA (Serial ATA) и PATA (IDE), емкостью: от 500 Мб до 6 Тб, производства: Seagate, Western Digital, Fujitsu, Samsung, Maxtor, Quantum, IBM, Hitachi, Toshiba c форм-факторами 3.5″, 2.5″, 1.8″.

Программно-аппаратные комплексы PC-3000 Flash SSD Edition

PC-3000 Flash SSD Edition — программно-аппаратный комплекс, предназначенный для восстановления информации со всех типов накопителей на основе NAND флеш памяти (USB Flash, SD, MS, xD, MMC, CF, диктофоны, iPhone, и SSD — Solid State Drive), в ситуации, когда доступ к данным посредством штатного интерфейса накопителя невозможен.

К данной категории относятся как физически поврежденные накопители, так и все случаи логических разрушений как в структуре файловой системы данных пользователя, так и в служебных данных накопителя. Комплекс, выполняя роль программного транслятора при доступе к данным, позволяет воспроизвести алгоритм работы штатного контроллера накопителя и восстанавливает первоначальное представление данных так, как их записал пользователь.

The main principles of PC-3000 functionality

A Hard Disk Drive (HDD) consists of three main parts: the Hard Drive Assembly, the printed circuit board and the internal software. If one of these parts is damaged, the HDD does not work. The PC-3000 allows you to diagnose the HDD, fix damaged HDD modules, switch off defective heads, block access to the damaged area of magnetic surfaces, get access to the user data and many other functions.

HDD diagnosis can be done in standard (user) and technological (factory) modes. There are special PC-3000 adapters used for switching the HDD into technological mode to get access to the internal HDD software and user data.

To make initial diagnostics, the PC-3000 universal utility is launched. It diagnoses the HDD in user mode. The following checks are done: if the HDD is identified and if the HDD is password locked; check of surface access by LBA to the user data area and HDD translation system etc. If there are any HDD malfunctions, a special vendor-specific technological utility (intended for a specific HDD vendor) is used to repair the drive and gain access to user data in technological mode.

Technological utilities

The PC-3000 UDMA includes 16 special utilities used for various vendors, architectures and HDD families. Special utilities help to conduct HDD diagnosis on a low level, reveal damages and try to exclude them using special program methods and gain access to user data. If you wish to only repair the HDD and you do not need user data, you can make full drive initialization, switch off damaged heads, hide defects on the magnetic surface and reconfigure the HDD.

All specialized PC-3000 utilities are capable of performing the following actions:

• diagnose the HDD in technological mode
• verify and recover the HDD service area
• read-write Flash ROMs area
• load service information access program – LDR
• modify HDD heads configuration tables
• review defect tables (P-list, G-list, T-list, etc.)
• hide found defects of magnetic surface
• recalculate (initialize) translator
• change configuration and identification parameters
• reset logs and S.M.A.R.T parameters
• watch and reset HDD passwords
• work with the Data Extractor

The PC-3000 UDMA HDD firmware database

The PC-3000 UDMA Professional system has a massive database of factory firmware resources: FLASH ROMs, service area modules, service area tracks and other HDD critical resources. The database is systematized and stores all data in compressed format. It allows getting quick and easy data access and sharing firmware resources between several PC-3000 Kits.

The main advantages of PC-3000 database:

• FireBird database server is used (one of the most reliable SQL servers)
• adaptive indexation mechanism is used to speed up the search process
• shared firmware database can be created for use by several PC-3000 kits at the same time
• backup policy can be managed
• you can create a database with more than 4GB size
• you may add your own resources, for example, new objects, from the latest HDD models
• all users can exchange resources they have between each other

Dedicated modes for experienced users

There are two dedicated modes intended for experienced users: integrated script system and ATA commander

Script system – allows creating algorithms used for issuing commands to HDDs in Visual Basic Script including data preparation and results interpretation. Advanced object model is used for getting access to HDDs. This object model is used by PC-3000 utilities. This algorithm can be added to any PC-3000 utility as a «user» mode.

Technological utilities

The PC-3000 Express includes 16 special utilities used for various vendors, architectures and HDD families. Special utilities help to conduct HDD diagnosis on a low level, reveal damages and try to exclude them using special program methods and gain access to user data. If you wish to only repair the HDD and you do not need user data, you can make full drive initialization, switch off damaged heads, hide defects on the magnetic surface and reconfigure the HDD.

All specialized PC-3000 utilities are capable of performing the following actions:

• diagnose the HDD in technological mode
• verify and recover the HDD service area
• read-write Flash ROMs area
• load service information access program – LDR
• modify HDD heads configuration tables
• review defect tables (P-list, G-list, T-list, etc.)
• hide found defects of magnetic surface
• recalculate (initialize) translator
• change configuration and identification parameters
• reset logs and S.M.A.R.T parameters
• watch and reset HDD passwords
• work with the Data Extractor

Resource Management of the PC-3000 Express board

One of the most important new features of the PC-3000 Express is to allow for launching of the PC-3000 utility and the Data Extractor tasks as separate OS processes. The «PC-3000 Resource manager» software makes using the new PC-3000 Express very easy and effective. The «PC-3000 Resource manager» manages port and related process activity, controls the status of the ports, checks process conditions and kills processes when it is necessary.

Once a process is started it can use any number of PC-3000 Express ports. For instance, four processes can be launched for each port or two processes can be launched: the first one works with three ports and the second one only with one port and so on.

Port selection process in the PC-3000 Express

PC-3000 Express Resource Manager

Data recovery from USB drives, memory cards, mobile storage devices

The PC-3000 Flash is based on our own «know-how» technology of getting direct access to Flash memory microchips. The microchip is desoldered from the storage device and read by our special device – the «Flash reader» – providing access to data when the controller is damaged. This technology greatly increases the chances of successful data recovery even when the storage device is physically damaged.

The PC-3000 Flash contains an up-to-date large memory chip database that allows you to identify and read microchips in automatic mode. Complicated stack organizations which consist of several parts are automatically detected by the PC-3000 Flash as well.

NAND microchip technology is constantly changing: microchips are becoming more high-tech, new principles of functionality are created and new requirements and protocols for microchips appear, for example, TLC microchips. Because of this constant change, the Flash Reader software is continuously updated to provide support for new microchips in accordance with the strict requirements necessary for correct functionality.

The PC-3000 Flash is capable of automatically checking and downloading the latest libraries via the Internet:

• Memory chip library
• ECC algorithm library
• XOR library
• Library of Analysis algorithms, preparation and research methods
• Page format library
• Supply circuit library
• Rereading Modes reference book
• Dynamic XOR library

If there are any new resources, they are downloaded from the ACE Laboratory server and updated.

In addition to a great variety of manual and visual modes, the PC-3000 Flash has automatic data recovery methods which help solve both simple and difficult cases. For example, in most cases, Complex analysis allows for making all prior operations automatically and get access to user data.

With the PC-3000 Flash, you can recover data with «one-click» using the PC-3000 Flash Solution Center. It is a dream come true for data recovery specialists!

The PC-3000 Flash Solution Center is updated daily!

The list of controllers supported by the «PC-3000 Flash Solution Center» can be reviewed here

Resource Management of the PC-3000 UDMA board

One of the most important new features of the PC-3000 UDMA allows for launching of the PC-3000 utility and Data Extractor tasks as separate OS processes. The «PC-3000 Resource manager» software makes using the new PC-3000 UDMA very easy and effective. The «PC-3000 Resource manager» manages port and related process activity, controls the status of the ports, checks process conditions and kills processes when it is necessary.

Once a process is started it can use more than one port. For instance, two processes can be used for every port or two ports can be used by one process.

Port selection process in the PC-3000 UDMA

PC-3000 UDMA Resource Manager
